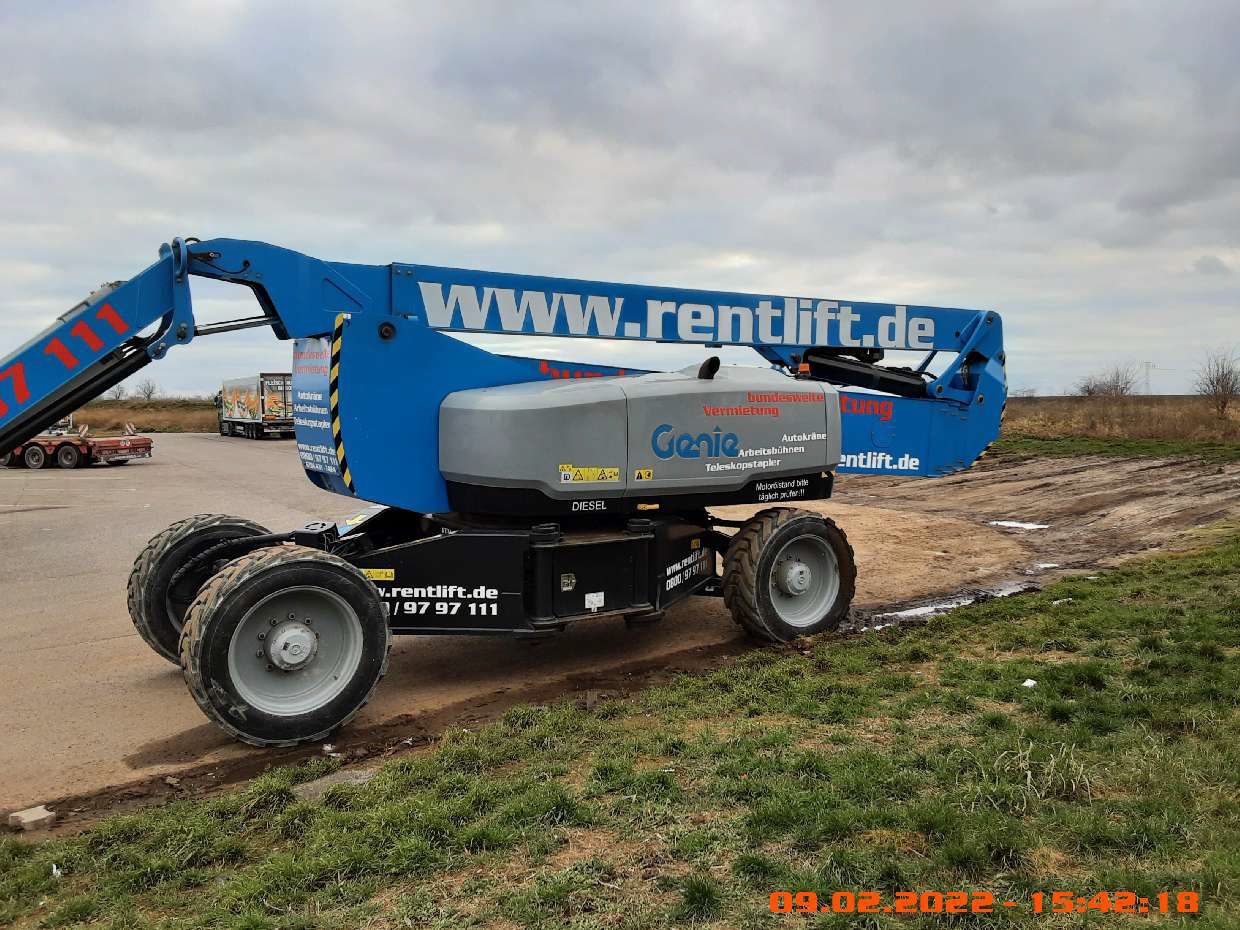

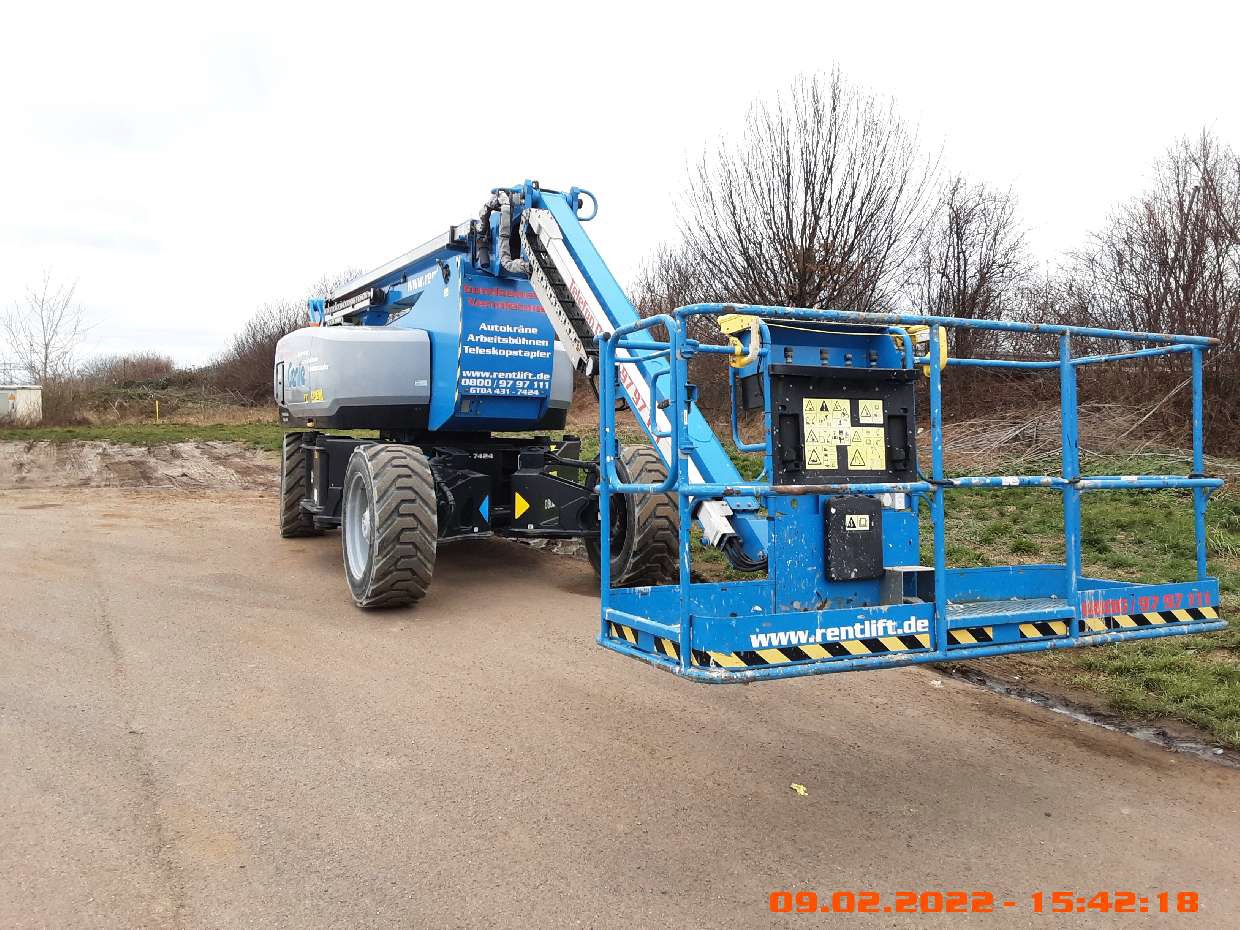

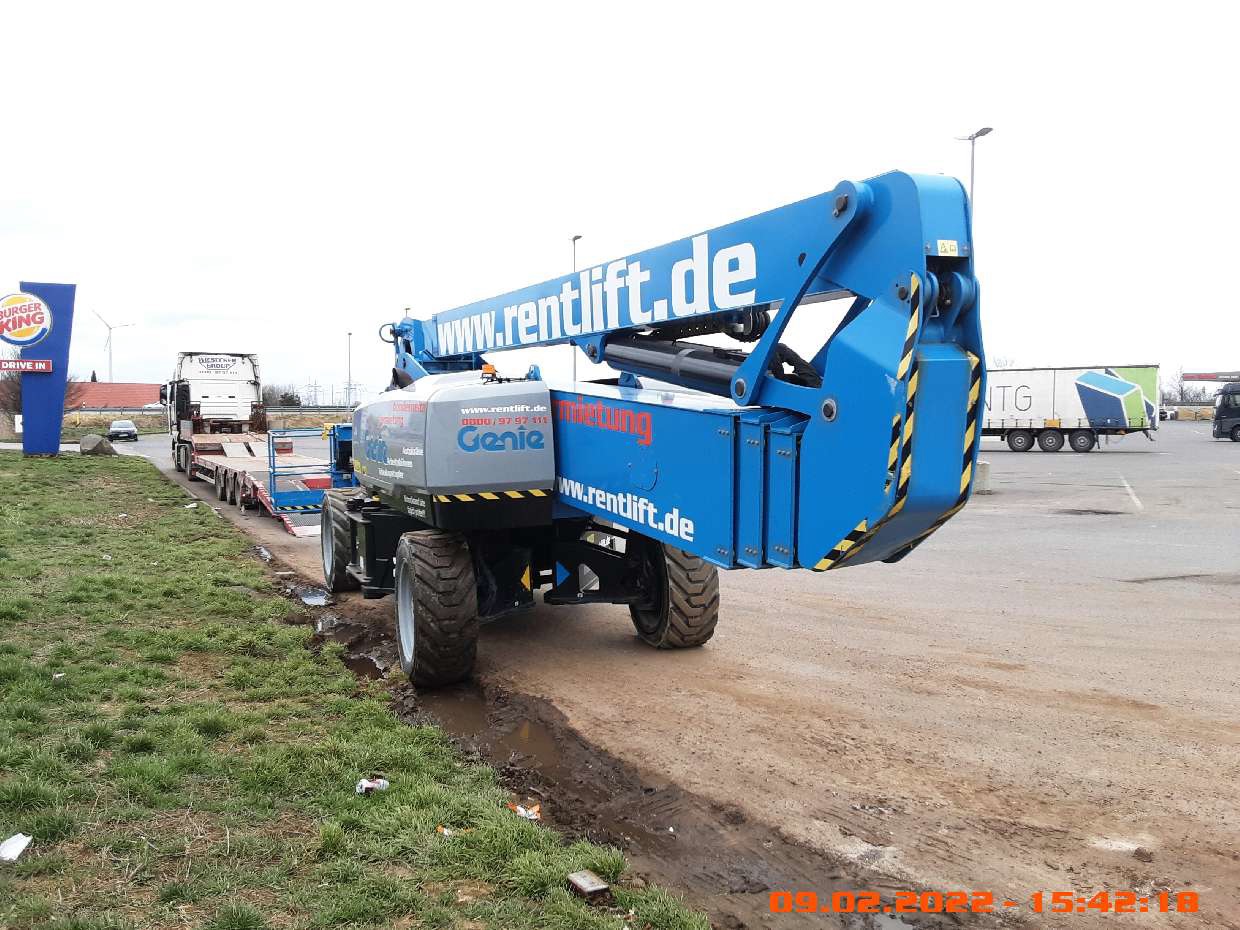

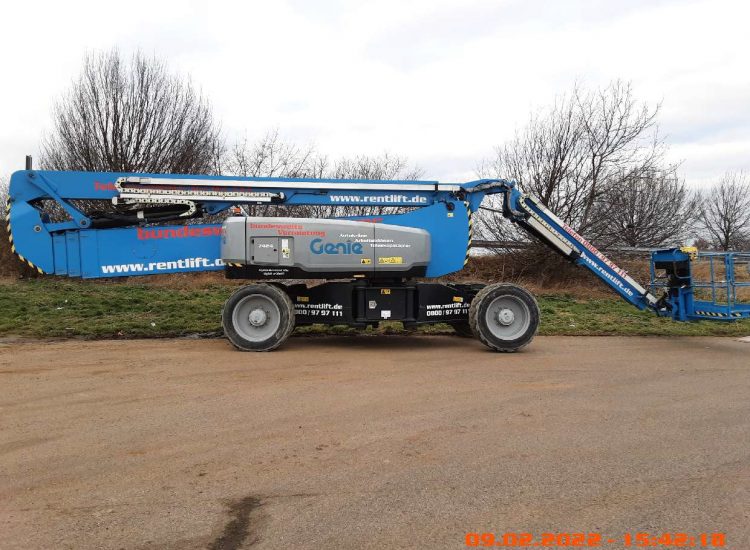

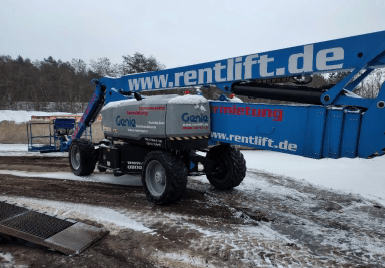

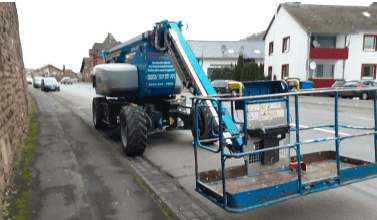

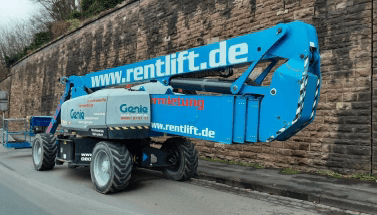

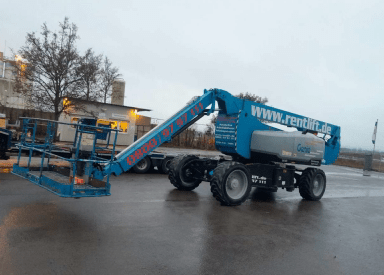

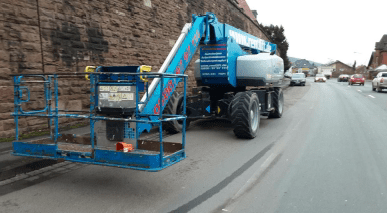

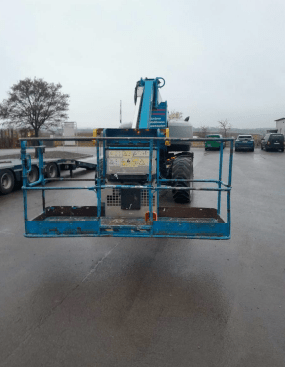

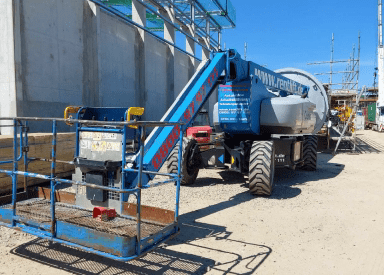

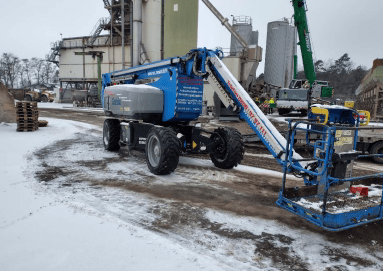

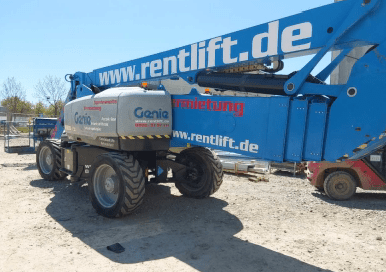

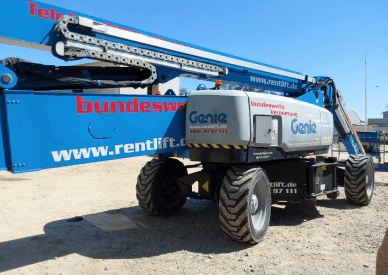

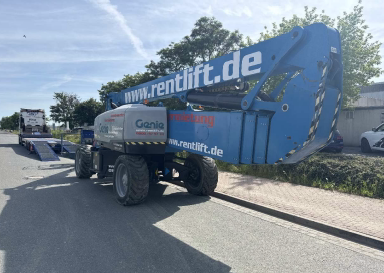

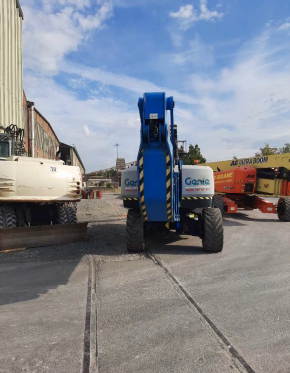

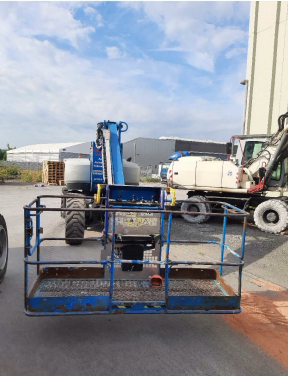

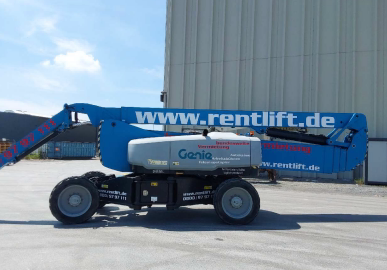

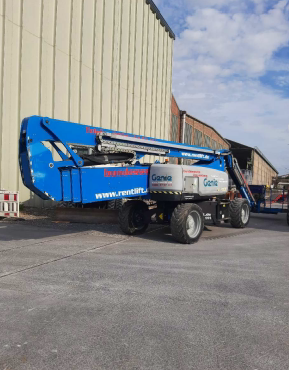

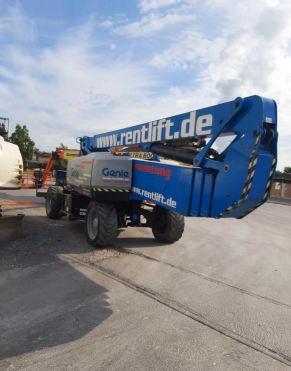

Genie ZX 135/70

Technische Daten:

Baujahr 2019
Modell ZX-135/70
* CE-Arbeitshöhe liegt 2 m über der Plattformhöhe.
** Im Hebebetrieb (Plattform gehoben) ist die Maschine nur für den Betrieb auf festem und ebenen Untergrund geeignet.
*** Die Steigfähigkeit bezieht sich auf das Befahren von Steigungen. Für weitere Details bzgl. der Steigfähigkeit siehe Bedienungsanleitung.
**** Das Gewicht variiert abhängig von den Optionen und/oder den länderspezifischen Normen (CE)
Arbeitsdiagramm ZX-135/70
Abmessungen
Arbeitshöhe max.* 43,15 m
Plattformhöhe max. 41,15 m
Seitliche Reichweite max. – Sek. Ausleger ausgef. 18,03 m
Seitliche Reichweite max. – Sek. Ausleger eingef. 21,26 m
Übergreifende Höhe max. –
Sek.-Ausleger ausgef. 23,01 m
Sek.-Ausleger eingef. 9,91 m
Reichweite unter Nullniveau 5,87 m
Plattformlänge – 2,44 m/1,83 m Modell 0,91 m / 0,76 m
Plattformbreite – 2,44 m /1,83 m Modell 2,44 m / 1,83 m
Höhe – eingefahren 3,09 m
Länge – eingefahren 12,93 m
Breite mit ausgefahrenen Achsen 3,94 m
Breite mit eingefahrenen Achsen 2,49 m
Radstand – Achsen ausgefahrenen 4,11 m
Radstand – Achsen eingefahrenen 4,11 m
Bodenfreiheit (Mitte) 0,38 m
Leistung
Tragfähigkeit 272 kg
Plattformschwenkbereich 160°
Vertikaler Korbarm-Schwenkbereich 110°
Schwenkbereich des Oberwagens 360° kontinuierlich
Seitlicher Überhang – Achsen ausgef., Sek. Ausleger angehoben 0,81 m
Sek.-Ausleger abgesenkt 4,29 m
Fahrgeschwindigkeit – eingefahren 4,8 km/h
Fahrgeschwindigkeit – ausgefahren** 1,1 km/h
Hubgeschwindigkeit zur vollen Höhe 96 Sek.
Steigfähigkeit – eingefahren*** 45%
Wenderadius innen – Achsen ausgefahren 2,90 m
Wenderadius innen – Achsen eingefahren 8,03 m
Wenderadius außen – Achsen ausgefahren 6,17 m
Wenderadius außen – Achsen eingefahren 9,96 m

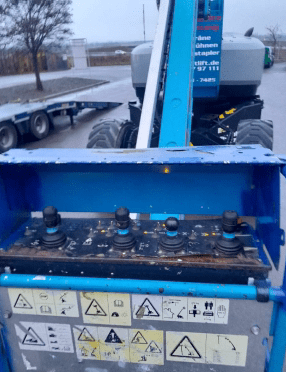

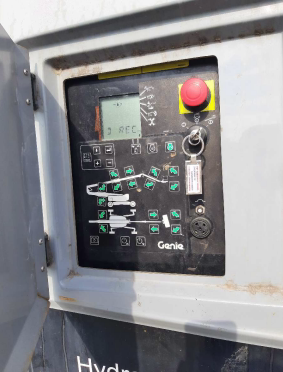

Steuerung 12 V proportionale Steuerung
Reifenoptionen 445/65 D22.5 18-lagig, schaumgefüllt
Antrieb/Energie
Antriebsart Deutz Turbo Diesel D 2011 L04i, 4 Zylinder 74 PS (55 kW) Stufe IIIA
Deutz Turbo Diesel TD2.2 L3, 3 Zylinder 74 PS (55 kW) Stufe V
Notbedienung 12 V DC
Hydrauliktankinhalt 246,1 L
Kraftstofftankinhalt 151,4 L
Schall- & Vibrationspegel
Geräusch-/Schalldruckpegel (Boden) 87.1 dBA
Geräusch-/Schalldruckpegel (Plattform) 74 dBA
Vibration <2,5 m/s²
Eigengewicht****
CE-Eigengewicht 21.092 kg

Allrad-Antrieb, sehr hohe Reichweite, Unter- und Oberarm telekopierbar, Korbarm teleskopierbar, breiter Arbeitskorb, verbreiterbare Achsen, größere Aufstellfläche, verbreiterter Arbeitskorb

• voll funktionsfähig
• technisch geprüft
• allgemeine Gebrauchsspuren
• Lieferung optional möglich
• Miete optional möglich
• Lagerbestand 1 Stück
